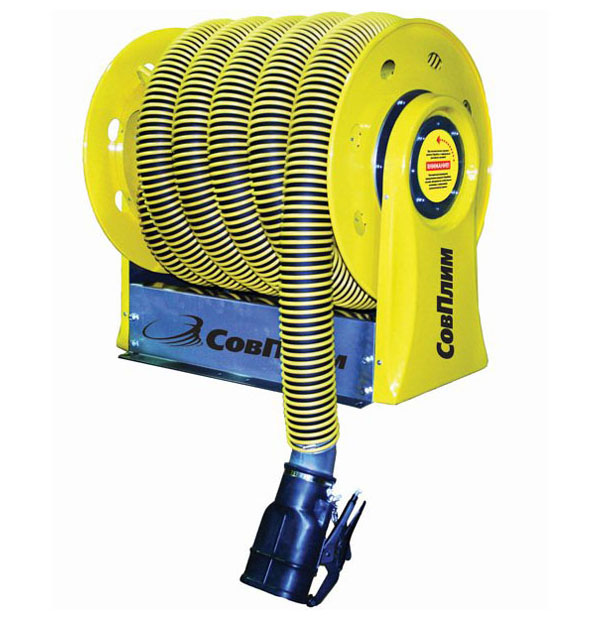

Вытяжная катушка Совплим SER-P-100-7.5/SP предназначена для удаления выхлопных газов от выхлопной трубы автомобиля на стационарных рабочих местах. Катушка эксплуатируется в составе системы вытяжной вентиляции или подключается непосредственно к вытяжному вентилятору.
Особенности:
Современный дизайн вытяжной катушки Совплим с пластиковыми накладками стоек рамы в цвет барабана, закрывает конструктивные элементы, придает легкость конструкции и позволяет гармонично вписывать катушку в интерьеры современных ремонтных зон. Использование в новой модели катушки подшипников скольжения, вместо подшипников качения, обеспечивает легкость вращения барабана, надежность и долговечность конструкции. Усовершенствованный стопорный механизм, обеспечивает легкую и надежную фиксацию барабана и позволяет вытягивать шланг на требуемую длину, точно соответствующую расположению выхлопной трубы обслуживаемого автомобиля. Усовершенствованный пружинный механизм привода с применением высококачественных пружин ленточного типа, обеспечивает плавность вращения барабана, надежность и долговечность.
Функционирование:
В нерабочем состоянии вытяжной шланг намотан на барабан катушки, при этом свободный конец шланга с газоприемной насадкой не касается пола и не мешает работе. Для подключения к выхлопной трубе автомобиля шланг разматывается на необходимую длину, при отсоединении шланг наматывается обратно на катушку под действием возвратного механизма (механического привода, расположенного внутри барабана). Фиксатор удерживает барабан в требуемом положении.
Конструкция:
Катушка Совплим состоит из барабана, на котором намотан вытяжной шланг с газоприемной насадкой (выбираются Заказчиком), а так же монтажной рамы, на которой крепится барабан с фиксатором и вытяжной вентилятор. Катушка крепится к стене, потолку или устанавливается на поворотной консоли.
Примечание:
Катушка Совплим SER-P-100-7.5/SP может комплектоваться индивидуальным вытяжным вентилятором «FA-1800/SP» (3ф/380В, 0,55 кВт) или «FA-2100/SP» (3ф/380В, 0,75 кВт).
Технические характеристики:
Длина |
790 мм |
Вес |
60,8 кг |
Тип |
механический |
Диаметр шланга |
100 мм |
Длина шланга |
7,5 м |
Расход воздуха |
400 м3/ч |
