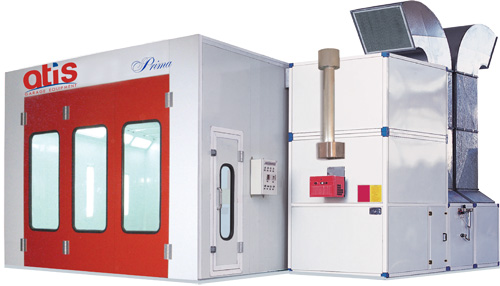

Окрасочно-сушильная камера Atis AQUA PRIMA предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.
Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.
Камера включает:
- Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 24.000 м³, электромотором 7,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
- Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
- Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 20.000 м³/ч с электромотором 5,5 кВт.
- Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 15 кВт. Максимальная температура сушки 80°С.
Окрасочно-сушильная камера Atis AQUA PRIMA собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Характеристика |
Значение |
Внешние габариты кабины, м |
7,0х5,3х3,5 |
Внутренние габариты кабины, м |
6,9х3,9х2,7 |
Трехстворчатые главные двери, м (ШхВ) |
3х2,7 |
Аварийная дверь, м |
0,8х2,0 |
Скорость потока воздуха, м/сек |
0,3 - 0,35 |
Мощность приточного и вытяжного вентилятора |
7,5 кВт и 5,5 кВт соответственно |
Воздухообмен, куб.м/час |
24 000 |
Тепловая мощность, кВт |
218 |
Температура: цикл покраски |
+20°С при -3°С |
Температура : цикл сушки |
60°/ 80°С |
Питание |
380 В, 16 кВт – 26А |
Максимальная нагрузка на решетки основания |
600 кг на колесо |
